Le diagramme SIPOC : un outil visuel simple mais redoutablement efficace pour cartographier un processus industriel de bout en bout, de manière structurée et collaborative.

En effet, combien de fois vous êtes-vous lancé dans l’analyse d’un processus sans que les limites soient claires, sans savoir qui est impliqué, ni ce que chaque étape doit réellement produire ?

Avec le SIPOC, en quelques minutes seulement, vous clarifiez qui fait quoi, à partir de quelles données, pour fournir quel résultat, à qui.

Bref, le SIPOC engage une amélioration fiable par le biais d’une compréhension partagée.

Dans cet article, vous allez découvrir à quoi sert réellement un diagramme SIPOC, comment le construire efficacement et comment l’utiliser pour sécuriser vos processus qualité dès les premières étapes d’analyse.

Vous cherchez à poser les bases solides d’une démarche d’amélioration continue ?

C’est parti !

Qu’est-ce qu’un diagramme SIPOC ?

Vous cherchez une méthode simple pour cartographier un processus et en aligner les acteurs clés dès les premières étapes ? 😯

Le diagramme SIPOC est un outil qui permet d’obtenir une vision partagée entre les équipes qualité, production et innovation.

Ce schéma synthétique offre un cadre structuré pour représenter un processus de bout en bout, en identifiant les parties prenantes, les ressources nécessaires, les principales étapes du processus, les livrables et les bénéficiaires.

Concrètement, le diagramme SIPOC se décompose en 5 colonnes :

S = Suppliers (Fournisseurs)

I = Inputs (Entrées)

P = Process (Processus)

O = Outputs (Sorties)

C = Customers (Clients)

En une seule page, ce modèle permet de comprendre qui fait quoi, avec quoi, pour qui, et à quel résultat.

Il constitue une base idéale pour démarrer un projet d’amélioration continue, une démarche qualité ou un chantier Lean Six Sigma.

Utilisé en amont de toute analyse détaillée, le diagramme SIPOC pose la première pierre d’une compréhension commune du processus, indispensable avant d’envisager toute transformation.

Origine et signification du terme SIPOC

Le terme SIPOC est un acronyme anglo-saxon utilisé depuis les années 80, notamment dans le cadre des démarches qualité Total Quality Management (TQM) ou des méthodologies Lean Six Sigma 😊

L’approche SIPOC est née du besoin de structurer la compréhension des processus entre différentes équipes, en anticipant les confusions et les silos organisationnels fréquents dans l’industrie.

À l’origine, ce modèle visait principalement à accompagner les projets d’amélioration dans les grandes entreprises manufacturières américaines.

Il a ensuite été standardisé par General Electric dans ses programmes Six Sigma pour faciliter les ateliers DMAIC, notamment dans la phase "Define".

SIPOC se distingue par sa capacité à représenter un processus sans entrer dans une granularité excessive.

Ce n’est pas un mode opératoire, ce n’est pas un organigramme.

C’est une cartographie macroscopique qui synthétise les interactions clés d’un processus, en mettant l’accent sur l’alignement entre fournisseur-interne ou externe, les ressources critiques, les attentes clients et les livrables attendus.

Aujourd’hui, le diagramme SIPOC est devenu un standard des professionnels de la qualité et de la transformation dans l’industrie.

Facile à mettre en œuvre, il s’inscrit dans une logique de pilotage par les processus, avec une vision systémique et orientée client.

Pourquoi utiliser un diagramme SIPOC dans l’industrie

Dans l’environnement industriel, dominé par les exigences de conformité (ISO, IATF, EN9100), de rentabilité et de réactivité, comprendre les processus est un impératif stratégique.

Le diagramme SIPOC aide à répondre à une question clé : le processus que nous voulons améliorer est-il bien défini, compris et aligné entre les acteurs ?

En une session d’atelier, cet outil permet de clarifier les contours du processus, de révéler les zones de flou (entrées mal identifiées, résultats non formalisés).

Et surtout de mettre en évidence les exigences clients internes ou externes que doit satisfaire le système.

Dans les entreprises industrielles, il est souvent utilisé pour lancer des audits internes, accompagner une analyse de causes racines comme 5 pourquoi ou Ishikawa, démarrer une démarche Lean ou aligner les parties prenantes lors de la refonte d’un processus outillé (ERP, MES, PLM...).

SIPOC offre aussi un langage commun dans des environnements techniques où les référentiels, les unités et les contraintes varient d’un service à l’autre. Cela en fait un véritable outil d’alignement interfonctionnel.

D’un point de vue qualité, mettre à plat un processus avec un diagramme SIPOC permet d’exposer plus rapidement les points critiques : non-conformités récurrentes, retards, surqualité ou attentes mal captées.

Quand utiliser un diagramme SIPOC

Vous vous demandez à quel moment mobiliser un diagramme SIPOC dans votre démarche qualité ou projet de transformation ?  😏

Le bon timing fait toute la différence ⏰

Le diagramme SIPOC est particulièrement indiqué à trois moments clés d’un projet industriel : le démarrage, la redéfinition de périmètre, ou lors de la résolution d’un problème complexe.

En début de projet, il permet de mobiliser les équipes autour d’une compréhension partagée.

Face à un dysfonctionnement récurrent, il aide à poser à plat les interactions pour investiguer les causes.

Lors de la refonte d’un processus, il sert de référence commune pour identifier les écarts versus les attendus clients.

Dans l’industrie automobile, on l’utilise souvent en amont des AMDEC pour formaliser les chaînes d’entrée-sortie.

En aéronautique, c’est un outil de base pour harmoniser les pratiques entre sites internationaux. Dans l’énergie, il structure les échanges entre ingénierie, maintenance et exploitation.

Le diagramme SIPOC n’est pas un outil figé. Il peut être complété, mis à jour, enrichi visuellement selon les besoins des équipes. L’essentiel est qu’il reste compréhensible et utile à la prise de décision.

Différences entre un SIPOC et d’autres outils de cartographie de processus

Facile à confondre avec d'autres outils qualité, le diagramme SIPOC se distingue pourtant par sa finalité et son niveau d’abstraction 🤓

Contrairement à un logigramme ou un BPMN (Business Process Model and Notation), le SIPOC ne détaille pas l’enchaînement des tâches métier.

Il ne vise pas la modélisation opérationnelle détaillée, mais une vision haute et synthétique du processus.

Comparé à une VSM (Value Stream Mapping), le diagramme SIPOC ne quantifie pas les temps ou les stocks, il ne trace pas les flux physiques ou d'information.

Il se concentre sur les points essentiels : qui fournit quoi, pour quel usage et pour qui.

Il se distingue aussi du VOC (Voice of the Customer), qui explore les besoins explicites et implicites du client, alors que SIPOC se limite à caractériser les livrables attendus sur la base du processus existant.

Vous avez besoin d’une représentation macro pour cadrer un processus ou structurer un atelier interservices ?

Le SIPOC est l’outil idéal.

Vous devez détailler les variantes d’un flux, identifier les goulots, simuler des gains ? Optez pour des outils complémentaires.

C’est cette complémentarité entre les outils qui permet une compréhension exhaustive et structurée de la performance d’un processus.

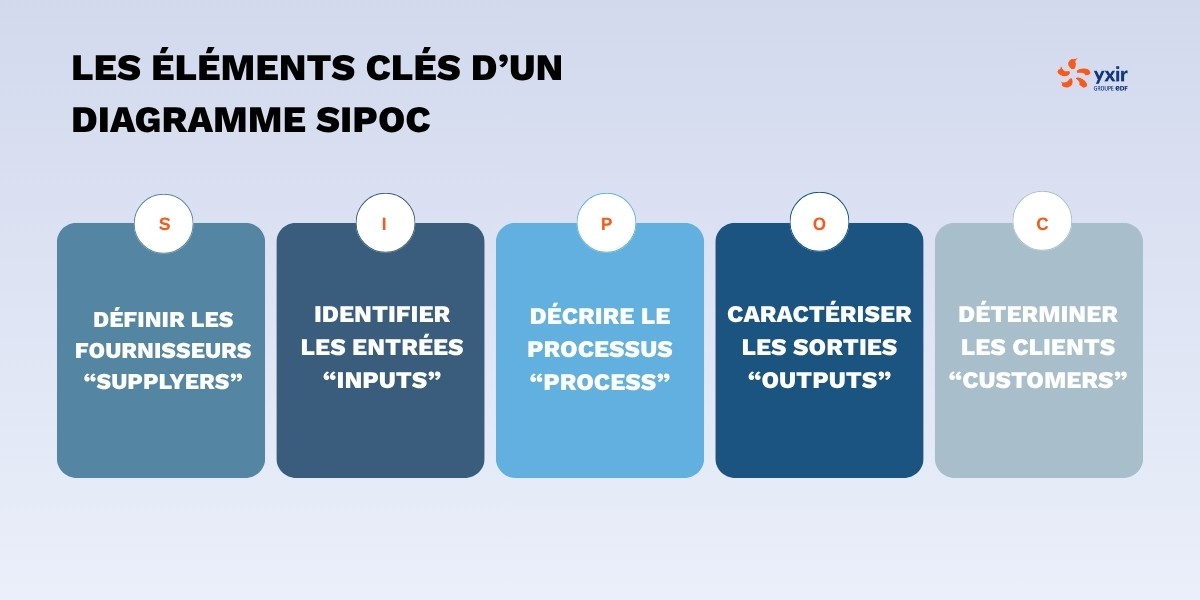

Les éléments clés d’un diagramme SIPOC

Pour tirer le meilleur d’un diagramme SIPOC, il est essentiel de bien comprendre chaque composant de l’acronyme 😎

Ils s’articulent en chaîne logique, du fournisseur au client final.

Chaque brique du SIPOC doit être rigoureusement définie, sans tomber dans l’exhaustivité.

Le but n’est pas de documenter tout le processus, mais de cibler les éléments critiques pour la qualité et la performance.

Débuter par les Suppliers (fournisseurs), permet de savoir qui approvisionne le processus.

Analyser les Inputs revient à identifier les matières, données ou ressources nécessaires.

Le Process, lui, décrit les étapes clés du travail à accomplir.

Les Outputs sont les résultats tangibles ou non produits par le processus.

Enfin, les Customers désignent les bénéficiaires de ces sorties, internes ou externes.

Travailler sur un diagramme SIPOC vous oblige donc à répondre à une série de questions fondamentales : qui est impliqué ? que consomme-t-on ? que produit-on ? à qui le livrons-nous ?

Nous poursuivrons avec le développement de chaque composant dans la suite de l’article.

Définir les fournisseurs (Suppliers)

La première étape dans un diagramme SIPOC consiste à identifier les fournisseurs, ou Suppliers, d’un processus.

Ce sont les entités – internes ou externes – qui fournissent les éléments nécessaires au bon déroulement de l’activité.

Dans un environnement industriel, les fournisseurs ne se limitent pas aux partenaires logistiques.

Ce sont également tous les services, équipes ou systèmes qui interviennent en amont, quelle que soit leur position dans la chaîne de valeur.

Prenons un exemple : dans un processus d’assemblage mécanique, les fournisseurs peuvent inclure l’atelier d’usinage, le service qualité, voire un ERP qui fournit des données de planification.

Identifier précisément ces acteurs permet de visualiser les points d’entrée du processus et de clarifier les rôles dès la première étape.

Cela aide aussi à anticiper les problématiques de dépendance, de flux tendus ou de qualité des approvisionnements.

L’enjeu est de récupérer une vision claire des inputs et de leur provenance, afin d'éviter de construire un diagramme SIPOC reposant sur des suppositions ou des zones grises.

En atelier, nous recommandons de faire l’exercice en interrogeant les opérationnels : "Sur quoi t’appuies-tu pour commencer ton travail ?" ou encore "D’où vient ce que tu utilises ?"

En explicitant les fournisseurs dans le diagramme SIPOC, on crée les conditions d’un dialogue plus fluide entre services et d’une maîtrise renforcée des interfaces interservices.

Identifier les entrées (Inputs)

Les entrées – ou Inputs dans le diagramme SIPOC – correspondent à ce que le processus consomme pour fonctionner 🏃‍♂️

Il peut s’agir de matières premières, de documents techniques, de données, d’instructions ou même d’habilitations.

Dans l’industrie, cette phase est critique : elle permet d’ancrer les étapes du processus sur des ressources définies, mesurables et disponibles.

À cette étape, il est essentiel de ne recenser que les inputs vraiment utiles à la réalisation du processus, et non toutes les ressources périphériques.

Cela évite de noyer le SIPOC dans un niveau de détail qui nuit à sa lisibilité.

Un bon réflexe est de se poser la question : “Si cet élément n’était pas disponible, l’activité pourrait-elle quand même se dérouler ?”

Si la réponse est non, alors c’est probablement une entrée.

Ces entrées doivent ensuite être rattachées aux fournisseurs identifiés précédemment, créant ainsi la première boucle de cohérence du diagramme SIPOC.

Élaborer cette liste permet aussi de mettre en lumière des situations de dépendance ou des failles d’approvisionnement récurrentes.

Un manque de précision sur les inputs peut conduire à des non-conformités, des retards ou des écarts entre les attentes clients et les livrables produits.

Dans une démarche qualité, cette étape du diagramme SIPOC aide donc à fiabiliser les ressources initiales du processus, pierre angulaire de toute amélioration.

Décrire le processus (Process)

Le cœur du diagramme SIPOC réside dans la description du processus étudié.

Il ne s’agit pas ici de détailler les sous-tâches mais de modéliser les grandes étapes opérationnelles, de façon synthétique et compréhensible par tous les acteurs du projet.

En général, 4 à 7 étapes suffisent.

Dans l’industrie, cette phase sert à poser à plat les séquences de transformation, les points de décision ou de contrôle, et les interactions homme-machine.

C’est un excellent outil pour repérer les ruptures de flux, doublons ou étapes sans valeur ajoutée.

Lorsqu’on élabore le diagramme SIPOC, une bonne pratique consiste à co-construire cette séquence directement avec les équipes terrain, en utilisant un langage simple.

Exemple : “Réception de la commande”, “Préparation du poste”, “Opération de soudure”, “Contrôle final”, “Expédition”.

Le but ? 🙄

Créer une trame opérationnelle stable sur laquelle viendront se greffer les entrées et les sorties.

Ce cadrage est indispensable pour toute analyse ultérieure, car sans définition commune du processus, il est quasiment impossible d’identifier des causes racines ou de piloter la performance.

Définir un processus clair dans un diagramme SIPOC, c’est donner un cap commun et rendre visible la chaîne de valeur opérationnelle avant toute tentative d’optimisation.

Caractériser les sorties (Outputs)

Chaque processus produit des livrables 📚

Ce sont les Outputs du diagramme SIPOC.

Ces résultats peuvent être physiques (produits finis, documents, composants), mais aussi immatériels (données, validations, décisions).

Identifier ces sorties permet de vérifier que le processus apporte bien une valeur tangible à ses destinataires.

Dans l’industrie, on retrouve souvent des livrables formalisés : une pièce conforme, un rapport d’essai, un lot de production terminé.

Mais certains processus délivrent aussi des éléments plus subtils : une alerte qualité, une donnée de configuration, un paramètre de réglage.

Il faut donc interroger les équipes :

“Quand dis-tu que ton travail est terminé ?”, “Que livrez-vous à l’étape suivante ?”

Les sorties du SIPOC doivent être alignées avec les attentes clients, internes ou externes.

Si un décalage est constaté – par exemple une sortie produite sans utilisateur clairement identifié –, cela peut révéler une activité inutile ou mal orientée.

Caractériser les outputs dans le diagramme SIPOC, c’est également préparer le terrain pour améliorer la qualité.

Cela permet de repérer ce qui mérite d’être contrôlé, mesuré, automatisé ou retravaillé, en lien avec les processus aval.

C’est la clé pour valoriser l’utilité du processus dans la chaîne globale de production.

Déterminer les clients (Customers)

Dernière composante du diagramme SIPOC, les clients ou Customers, sont ceux qui recevront les résultats du processus.

On pense souvent aux clients finaux, mais dans un environnement industriel, les clients sont aussi internes : postes en aval, fonctions support, services qualité, distribution ou maintenance.

Définir les clients permet de mieux qualifier ce que le processus doit délivrer, et selon quels standards.

C’est une étape stratégique, car elle replace la voix du client – externe ou interne – au centre de la démarche métier.

Dans la production manufacturière, une erreur fréquente est de concevoir les processus sans intégrer les retours ou besoins de celui qui les exploite ensuite.

Le diagramme SIPOC invite à définir les exigences client dans les premières étapes du projet.

Cela change le regard sur le processus : on ne le voit plus comme une routine technique, mais comme une chaîne de service orientée valeur.

Nous recommandons de détailler autant que possible les attentes : tolérances, délais, formats, conformité normative, besoins spécifiques…

Ces informations orientent tout le travail de transformation et évitent les effets tunnel.

Un diagramme SIPOC bien construit peut ainsi servir d’amorce à un travail de formalisation des exigences (VOC) ou de mesure de satisfaction client.

Identifier clairement les customers, c’est boucler la boucle du processus, en vérifiant que ce que l’on produit est réellement utile, conforme et attendu.

Les 7 étapes pour créer un diagramme SIPOC efficace

Identifier le processus à analyser

La première étape consiste à choisir le processus que l’on souhaite étudier 🔎

L’erreur la plus fréquente est de vouloir cartographier un périmètre trop large.

Un SIPOC doit rester synthétique : concentrez-vous sur une activité clé, suffisamment stratégique pour être utile, mais assez ciblée pour rester lisible et exploitable.

Définir les limites du processus

Une fois le processus identifié, il faut en fixer les frontières 📍

Où commence-t-il exactement ?

Quel élément déclenche son lancement ?

Et surtout, à quel moment considère-t-on qu’il s’achève ? 🤔

Définir ces limites évite les zones de flou et aligne tous les acteurs sur une même vision.

Lister les principales étapes du processus

Vient ensuite la description du processus lui-même ✍️

L’objectif n’est pas de détailler toutes les tâches, mais de représenter entre quatre et sept grandes étapes.

Ce niveau de synthèse rend le schéma compréhensible par tous : opérationnels, managers et fonctions support.

Identifier les sorties principales

Chaque processus produit un résultat tangible ou intangible : un produit fini, un rapport, une donnée validée, une alerte.

Mettre ces sorties en évidence permet de vérifier que le processus crée bien de la valeur et prépare le terrain pour identifier ses destinataires.

Identifier les clients de chaque sortie

Une fois les livrables définis, il faut préciser qui les reçoit 🔔

Les clients peuvent être externes et internes : services en aval, fonctions support, maintenance, contrôle qualité.

En intégrant la voix du client dès cette étape, on s’assure que le processus est réellement orienté vers la valeur attendue.

Déterminer les entrées nécessaires

Le SIPOC se construit aussi en remontant le flux 🌀

Quelles matières, quelles données, quels documents ou quelles autorisations sont indispensables au démarrage du processus ?

Cette étape met en lumière des dépendances critiques et aide à sécuriser les ressources clés.

Identifier les fournisseurs de chaque entrée

Enfin, il est indispensable de préciser d’où viennent ces entrées.

Les fournisseurs peuvent être externes (partenaires, sous-traitants) ou internes (autres services, ateliers, systèmes d’information).

Les identifier explicitement permet de clarifier les responsabilités, de renforcer la maîtrise des interfaces et d’anticiper les points de fragilité.

Avantages du diagramme SIPOC pour la gestion de la qualité

Clarification des responsabilités et des attentes

Un des grands atouts du diagramme SIPOC est sa capacité à clarifier « qui fait quoi » dans un processus 😵‍💫

En posant noir sur blanc les fournisseurs, les entrées, les étapes, les sorties et les clients, on lève immédiatement les zones d’ombre. Chacun sait quel est son rôle, ce qu’il doit fournir, à qui et dans quel objectif.

Cette transparence réduit les malentendus et renforce la responsabilisation des équipes.

Amélioration de la communication interservices

Dans l’industrie, les silos organisationnels compliquent souvent la collaboration 🤝

Le SIPOC agit comme un langage commun.

Il rend visibles les interactions entre services qui, d’ordinaire, ne communiquent pas ou peu.

Production, qualité, méthodes ou encore maintenance disposent ainsi d’une base partagée pour dialoguer et se coordonner.

Résultat : moins de frictions et une meilleure fluidité des échanges.

Optimisation des processus existants

Enfin, le diagramme SIPOC permet d’identifier rapidement les points de blocage ou les étapes sans valeur ajoutée 🚫

En cartographiant un processus de bout en bout, il devient plus facile de repérer les redondances, les dépendances critiques ou les sorties mal alignées avec les attentes clients.

Cette vision globale sert de point de départ concret pour toute démarche d’amélioration continue, qu’il s’agisse d’un chantier Lean, d’une analyse Six Sigma ou d’une refonte digitale.

Exemples de diagrammes SIPOC dans l’industrie

Exemple dans le secteur de l’aéronautique

Dans l’aéronautique, la complexité des chaînes d’approvisionnement rend la cartographie SIPOC particulièrement utile.

Prenons l’exemple du processus de fabrication d’une pièce critique comme une aube de turbine.

Le diagramme permet d’identifier :

• Les fournisseurs de matières premières : alliages spécifiques, traitements thermiques

• Les étapes principales de production : usinage, contrôle dimensionnel, traitements de surface

• Les sorties attendues : pièces conformes et certifiées

• Les  clients qui peuvent être aussi bien des lignes d’assemblage internes que des donneurs d’ordres externes

Cet exemple diagramme SIPOC aide ainsi à visualiser d’un seul coup d’œil les dépendances stratégiques et à sécuriser la conformité aux normes comme l’EN 9100.

Exemple dans l’automobile

Dans l’automobile, un constructeur peut utiliser un SIPOC pour cadrer le processus de validation d’un nouveau composant de sécurité, par exemple un système de freinage.

Les fournisseurs identifiés sont les équipementiers et sous-traitants, les entrées concernent les plans techniques et les matières premières, les étapes incluent les essais de validation et l’homologation, et les sorties correspondent aux prototypes validés.

Les clients sont à la fois internes (équipes R&D, production) et externes (organismes de certification, autorités réglementaires).

Cet exercice apporte de la clarté dans un environnement où la coordination entre services et partenaires est critique pour tenir les délais de mise sur le marché.

Exemple dans l’énergie

Dans le secteur de l’énergie, le SIPOC est fréquemment utilisé pour fiabiliser les processus de maintenance d’installations industrielles ⚡️

Imaginons une opération de maintenance préventive sur une centrale électrique. Les fournisseurs peuvent être les prestataires externes qui livrent des pièces de rechange ou des instruments de mesure.

Les entrées sont les ordres de maintenance et les historiques d’intervention.

Les étapes principales vont de la planification à l’exécution de l’opération, jusqu’au contrôle post-intervention.

Les sorties attendues sont des installations sécurisées et conformes, et les clients sont les exploitants ou les directions de production.

Cette cartographie permet de réduire les risques d’arrêt non planifié et d’améliorer la disponibilité des installations.

Limites du diagramme SIPOC et compléments possibles

Ce que le SIPOC ne montre pas

Aussi utile soit-il, le diagramme SIPOC reste un outil de cadrage 🗂️

Il ne donne pas de détails sur la séquence fine des opérations, ni sur les temps de cycle, les ressources consommées ou les gaspillages éventuels.

Autrement dit, il offre une photographie simplifiée qui ne suffit pas à elle seule pour piloter un projet d’amélioration.

Le risque est de croire que le SIPOC constitue une analyse complète, alors qu’il ne représente qu’une première étape vers une compréhension plus approfondie du processus.

Intégration avec d’autres outils qualité (SIPOC + VOC, SIPOC + VSM)

Pour être pleinement exploitable, le SIPOC gagne à être combiné avec d’autres méthodes.

L’ajout de la Voix du Client (VOC) permet, par exemple, de mettre en regard les attentes explicites des clients avec les sorties identifiées dans le SIPOC, et ainsi de vérifier la pertinence du processus vis-à-vis de la valeur perçue.

De même, le Value Stream Mapping (VSM) complète le SIPOC en détaillant les flux, les temps et les gaspillages, offrant une vision opérationnelle beaucoup plus riche.

Utilisé comme point d’entrée, le SIPOC s’intègre donc parfaitement dans une démarche d’amélioration continue plus large.

Diagramme SIPOC et transformation digitale

Son rôle dans la digitalisation des processus

Dans un contexte de transformation digitale, le SIPOC joue le rôle de carte de référence 🗺️

Avant d’automatiser un processus ou de s’équiper avec une solution numérique comme Yxir, il est crucial de s’assurer que ses contours, ses entrées et ses sorties sont clairs.

Le SIPOC permet de documenter cette structure initiale et de détecter les étapes où la digitalisation aura le plus d’impact : suppression de tâches redondantes, fluidification des échanges d’information, sécurisation des interfaces entre services ou partenaires.

Contribution à l’alignement des équipes sur les enjeux stratégiques

La digitalisation échoue souvent lorsqu’elle est perçue comme un projet purement technologique 📲

Le SIPOC évite cet écueil en ramenant la discussion à une représentation simple et partagée du processus.

Managers, opérationnels et fonctions support peuvent s’appuyer dessus pour comprendre les objectifs, visualiser les interdépendances et se mettre d’accord sur les priorités.

En ce sens, le diagramme SIPOC agit comme un outil de gouvernance : il aligne les équipes sur la stratégie de l’entreprise tout en préparant un terrain favorable à l’adoption des solutions digitales.

*****
