Diagramme d’Ishikawa : Comprendre les 5M pour analyser efficacement les causes d’un problème

Avez-vous recours au diagramme d’Ishikawa avec vos équipes qualité ? 🙄

Quand un problème de non-conformité surgit, il y a urgence à comprendre ce qui s’est réellement passé.

Pas à inventer des suppositions ou à cibler le premier “coupable” évident. Il s’agit de remonter à la cause racine, et vite.

Dans ces cas-là, on fait généralement appel au diagramme d’Ishikawa, aussi nommé diagramme en arêtes de poisson, en s’appuyant sur une méthode simple et puissante : les 5M.

Main-d’œuvre, Méthode, Milieu, Matière, Matériel : cinq axes qui offrent une grille d’analyse logique pour décomposer un problème complexe.

Avec à la clé : des plans d’action mieux ciblés, des erreurs évitées à l’avenir, une qualité plus maîtrisée.

Envie de passer des analyses floues à des diagnostics rigoureux ?

Nous allons voir comment utiliser efficacement l’approche Ishikawa - Les 5M dans vos processus qualité.

Et surtout, comment en tirer des résultats concrets, rapidement.

Comprendre le diagramme d’Ishikawa

Définition et objectif du diagramme de causes-effets

Le diagramme d’Ishikawa, aussi appelé diagramme de causes-effets ou diagramme en arêtes de poisson, est un outil visuel utilisé pour identifier, organiser et analyser les causes possibles d’un problème ou d’un dysfonctionnement 🧐

Il permet de représenter de manière structurée l’enchaînement des causes menant à un effet indésirable.

Utilisé principalement dans les démarches d’amélioration continue et de résolution de problèmes qualité, cet outil aide les équipes à ne pas se limiter aux apparences ou aux causes immédiates.

Son objectif est clair : remonter aux causes racines pour mettre en œuvre des actions correctives durables.

Le diagramme d’Ishikawa s’intègre parfaitement dans une dynamique ISO 9001, lean manufacturing ou tout autre référentiel qualité.

Il favorise un raisonnement systémique et collaboratif autour d’un problème.

Aucun outil ne garantit à lui seul la performance industrielle, mais dans un contexte de transformation digitale, ce type de méthode visuelle facilite la communication interservices.

Origine du diagramme : qui est Kaoru Ishikawa ?

Le diagramme de causes-effets porte le nom de son créateur : Kaoru Ishikawa, ingénieur chimiste japonais et penseur majeur du management de la qualité 🇯🇵

Dans les années 1960, il adapte des concepts statistiques occidentaux pour les rendre accessibles aux équipes terrain dans l’industrie japonaise, alors en pleine mutation.

L’objectif d’Ishikawa était simple et visionnaire : donner aux opérateurs, techniciens et managers les moyens de comprendre et d’améliorer par eux-mêmes les processus de production.

Ce diagramme est ainsi devenu l’un des sept outils qualité de base - avec la carte de contrôle, la matrice de Pareto ou encore les histogrammes.

Kaoru Ishikawa défendait une idée-phare : la qualité est l’affaire de tous.

Son diagramme incarne cette philosophie.

Accessible, visuel, basé sur le travail d'équipe, il s'impose aujourd’hui comme un standard mondial dans la gestion de la qualité industrielle.

Dans un contexte où les entreprises se digitalisent tout en renforçant leur exigence QHSE, cet outil reste plus que jamais pertinent.

Pourquoi utiliser l’Ishikawa dans un contexte qualité industriel ?

Défaut de production, non-conformité client, panne machine répétitive : l’industrie est confrontée à des problèmes complexes, dont les causes profondes passent souvent inaperçues.

Vous cherchez une méthode fiable, participative et structurée pour comprendre ces dysfonctionnements ? 😏

Le diagramme d’Ishikawa et les 5M sont conçus pour cela.

Le diagramme permet aux équipes de décortiquer un problème en profondeur, en identifiant l’ensemble des facteurs potentiels qui ont pu contribuer à l’apparition de l’effet observé.

En production, qualité ou maintenance, cet outil facilite les investigations, notamment après des audits ou dans les analyses post-incident.

Il permet aussi de mobiliser les savoirs tacites des équipes terrain, souvent sous-exploités dans les démarches formelles.

Vous souhaitez réduire les délais d’analyse, éliminer les causes racines et éviter la récidive ?

Alors, intégrer le diagramme d’Ishikawa dans vos processus qualité est une réponse pertinente.

Décoder le concept des 5M dans le diagramme d’Ishikawa

Que sont les 5M ? Définition et signification

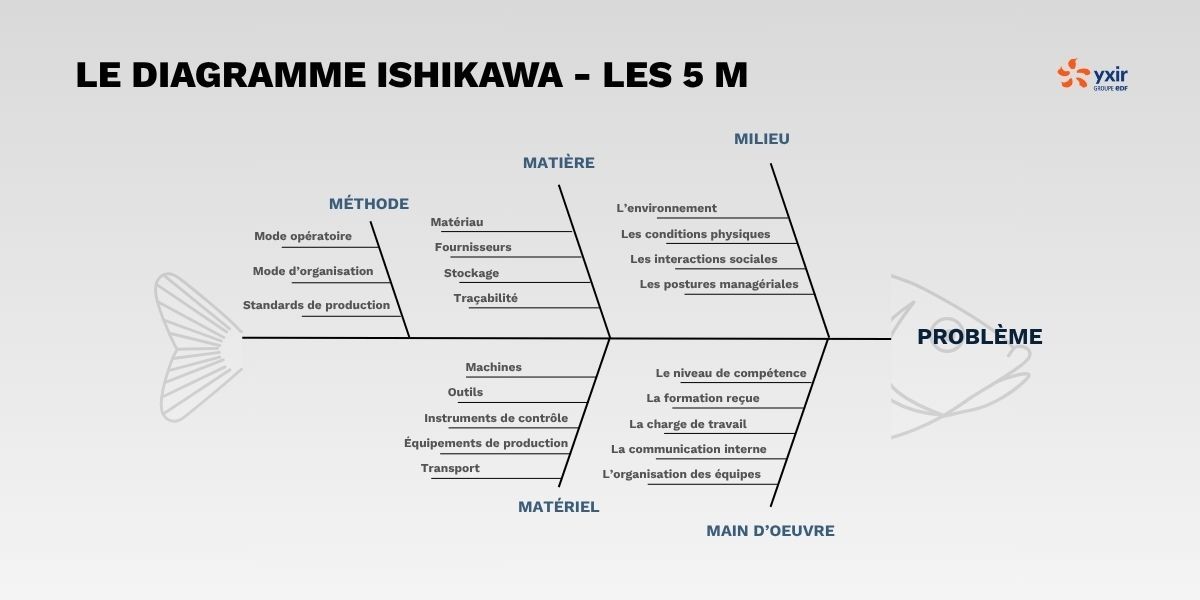

Le cœur du diagramme d’Ishikawa repose sur le principe des 5M, une méthode de classification des causes qui structure la réflexion collective autour de cinq grands axes.

Les 5M font référence à : Méthode, Main-d’œuvre, Milieu, Matière, Matériel.

Chaque “M” représente une famille de causes potentielles qui peuvent influencer un effet donné : défaut, panne, dérive, non-conformité.

Par exemple, un écart de qualité peut provenir d’un procédé mal défini (Méthode), d’une matière première non conforme (Matière) ou encore d’un **environnement de travail instable (Milieu).

Cette segmentation permet d'ancrer l’analyse dans la réalité opérationnelle.

Elle favorise la structuration logique de l’analyse et évite d’oublier des sources possibles de dysfonctionnements.

Les 5M sont largement adoptés dans l'industrie, car ils répondent à un besoin fondamental : démystifier la complexité des problèmes qualité.

Les déclinaisons possibles : 6M et 7M, pour aller plus loin

Le modèle des 5M n’est pas figé et tend à évoluer ces dernières années 😁

Dans certains contextes industriels, il est élargi pour mieux intégrer des dimensions managériales ou techniques.

On parle alors de 6M avec l’ajout du Management, pour prendre en compte les choix stratégiques, la politique qualité ou l'organisation.

Dans d'autres cas, un 7e M est ajouté : la Mesure, essentielle dans les processus fortement instrumentés ou réglementés.

Ces déclinaisons permettent d’adapter la méthode des 5M aux particularités de chaque secteur : aéronautique, agroalimentaire, pharmacie ou énergie.

Par exemple, le 6M est particulièrement utile dans l’aviation, où les décisions managériales ont un fort impact sur les opérations de maintenance.

Chez Yxir, nous recommandons d’élargir l’analyse dès que la complexité du problème le justifie.

Mais en gardant une priorité claire : rester opérationnel et aller à l’essentiel.

Le lien entre les 5M et l’analyse des causes racines

Si vous cherchez à mettre fin aux problèmes récurrents, alors vous savez qu’agir sur les symptômes ne suffit pas 🤒

C’est là que les 5M, intégrés dans un diagramme d’Ishikawa, deviennent un levier essentiel pour remonter à la cause racine. Vous savez, cette origine profonde du dysfonctionnement -  souvent invisible.

La méthodologie des 5M permet de cartographier toutes les hypothèses de causes dans une logique exhaustive.

Cela facilite ensuite l’application d’autres outils comme les 5 pourquoi, utilisés pour creuser progressivement chaque branche du diagramme.

L’association Ishikawa avec les 5M aide ainsi à éviter les biais.

Par exemple, en production, on pourrait accuser trop vite un opérateur (Main-d’œuvre), alors que l’analyse des autres “M” révèle une méthode mal documentée ou un climat d’atelier inadapté.

En environnement industriel, les causes sont rarement simples.

Utiliser ce couple Ishikawa + 5M, c’est donner de la profondeur à l’analyse et mettre en évidence les interactions entre facteurs techniques, humains et contextuels.

Explorer les 5M un par un

Méthode : comment les processus influencent les défauts qualité

Le “M” de Méthode désigne tout ce qui relève des procédures, modes opératoires, instructions de travail et standards de production.

Un défaut qualité peut souvent provenir d'un manque de clarté dans les consignes, d’une consigne non respectée, ou d'une méthode mal adaptée à la réalité du terrain.

Par exemple, un plan de contrôle imprécis peut générer une confusion sur les tolérances et aboutir à des produits non conformes.

Dans l’approche Ishikawa - Les 5M, ce “M” invite à faire un audit des pratiques et documents utilisés au poste.

Est-ce que la méthode est connue, comprise, appliquée ? Y a-t-il eu des changements récents ? Le processus est-il maîtrisé dans la durée ?

Analyser ce paramètre vous aide à détecter les failles dans la conception ou la transmission des méthodes de travail, souvent au cœur des désordres qualité.

Main-d’œuvre : rôle des compétences humaines et organisationnelles

Dans le diagramme Ishikawa - Les 5M, la Main-d’œuvre fait référence à tout ce qui touche aux personnes impliquées dans les processus : opérateurs, techniciens, managers, intérimaires, etc. 👷‍♂️

Ce “M” s'intéresse aux facteurs humains qui peuvent influencer l’apparition d’un défaut ou d’un dysfonctionnement.

On y examine :

- le niveau de compétence

- la formation reçue

- la charge de travail

- la communication interne

- l’organisation des équipes

Par exemple, une erreur récurrente sur une ligne de production peut être liée à un manque de formation, à une consigne mal comprise, ou encore à un stress élevé dans l'équipe à cause d’objectifs irréalistes.

Une mauvaise coordination entre les personnes peut également fausser l’exécution d’un processus pourtant bien défini.

Dans une approche Ishikawa, intégrer la Main-d’œuvre permet de mettre en lumière ces aspects souvent sensibles ou sous-analysés.

C’est aussi une manière de valoriser les retours des équipes terrain, essentielles à une bonne analyse des causes.

Chez Yxir, nous encourageons cette lecture humaine des problèmes grâce à des outils collaboratifs intégrés dans nos modules de diagnostic qualité.

Identifier un manque de compétence ou un désajustement d'effectif fait partie des étapes clés pour agir sur les vraies causes et non sur les symptômes.

Milieu : impact de l’environnement de travail sur les performances

Le “Milieu” correspond à l’environnement dans lequel les activités se déroulent.

Dans le diagramme Ishikawa - Les 5M, ce facteur regroupe deux types de conditions.

Aussi bien les conditions physiques (température, humidité, bruit...) que les éléments organisationnels (culture d'entreprise, ambiance, contraintes réglementaires).

Un environnement mal adapté peut fortement impacter la qualité du produit final ou la fiabilité d’un processus.

Prenons un exemple concret : dans un atelier non climatisé, des composants électroniques peuvent être mal assemblés à cause d'une température excessive.

De plus, un niveau sonore trop élevé nuit à la concentration des opérateurs, générant des oublis ou des erreurs.

Le Milieu reflète aussi les interactions sociales et les postures managériales.

Un climat de tension ou un manque de feedback peuvent freiner l’expression des difficultés au quotidien.

Intégrer ce “M” de milieu dans l’analyse Ishikawa - Les 5M, c’est comprendre que la performance industrielle dépend autant du cadre que du savoir-faire.

Avec Yxir, nous permettons de contextualiser les non-conformités en les liant à des données réelles d’environnement, issues d’audits ou d’analyses réalisées précédemment.

Cela ouvre la porte à une analyse croisée entre événements qualité et contexte de travail, pour détecter ce que les chiffres ne disent pas toujours.

Matière : les matières premières et leur influence sur les anomalies

Le “Matière” du diagramme Ishikawa - Les 5M désigne tout ce qui touche à la matière première, aux composants ou aux produits semi-finis utilisés dans un processus 🧱

Une matière de mauvaise qualité peut à elle seule générer une dérive.

Même si les méthodes, les machines et les personnes sont performantes.

Il peut s’agir :

- d’un matériau non conforme à la spécification

- d’un mauvais choix de fournisseur

- d’un défaut lié au stockage

- d’un manque de traçabilité

Par exemple, l’utilisation d’une résine altérée par l’humidité entraîne directement une déformation en moulage plastique.

En agroalimentaire, un lot de matière non pasteurisée peut ruiner une production entière, même si la ligne respecte toutes les consignes.

À cette étape, la traçabilité matière devient décisive.

C’est pourquoi, l'analyse de la Matière est incontournable dans une démarche qualité industrielle.

Dans notre plateforme Yxir, nous avons développé des interfaces qui permettent de relier une non-conformité à un lot de matière concerné.

Cette capacité de liaison entre élément entré et issue qualité renforce la précision de l’analyse et accélère la recherche des causes racines dans le cadre des Ishikawa - Les 5M.

Matériel : les équipements et machines sources potentielles de dysfonctionnements

Le dernier “M” traditionnel du diagramme Ishikawa - Les 5M est le Matériel ⚙️

Il couvre les machines, outils, instruments de contrôle, équipements de production ou de transport.

Un défaut peut résulter :

- d’un réglage inadapté à la production

- d'une défaillance mécanique

- d'un étalonnage imprécis

- d’un mauvais entretien

Dans une analyse de causes, il est essentiel de considérer l’état du matériel au moment de l'incident.

Un outil usé, une machine mal paramétrée ou une cellule de vision qui capte mal un écart dimensionnel…

Autant de facteurs qui vont fausser le résultat de l’analyse.

Certaines pannes passent inaperçues jusqu’à ce qu’un non-conforme soit détecté.

En intégrant le “M” Matériel dans l'Ishikawa - Les 5M, on oriente l’analyse vers des aspects souvent techniques mais visibles.

Chez Yxir, nous permettons de croiser les données de maintenance avec les événements qualité, afin d’identifier des corrélations.

Nous savons que les équipements sont au cœur de la productivité.

Mieux comprendre leur rôle dans les causes des non-conformités permet de mettre en œuvre une maintenance préventive ciblée, évitant ainsi les récidives.

L'Ishikawa - Les 5M devient ici un outil de dialogue entre service qualité et maintenance.

Exemples concrets pour chaque “M” dans l’industrie

Pour mieux illustrer les 5M du diagramme Ishikawa dans une situation réelle, imaginons un cas d’apparition de défauts de collage sur une ligne d’assemblage.

Voici comment chaque “M” peut être impliqué :

- Méthode : la procédure d’application de la colle a récemment changé, mais le nouveau protocole n’a pas été formalisé.

- Main-d’œuvre : l’opérateur en poste est intérimaire et n’a pas été complètement formé à la nouvelle méthode.

- Milieu : l’atelier connaît une baisse de température depuis plusieurs jours, impactant la viscosité de la colle.

- Matière : le bidon utilisé est issu d’un lot dont la date limite d’utilisation était proche sans que cela soit signalé.

- Matériel : la buse d’un pistolet à colle est partiellement obstruée, rendant le débit irrégulier.

On voit dans cet exemple que chaque “M” présente une cause potentielle, et que c’est la combinaison de plusieurs facteurs qui engendre le défaut observé.

Ce type d’étude de cas met en évidence l’intérêt du diagramme Ishikawa - Les 5M : il permet d’éviter de tirer trop vite des conclusions et de reconnaître la complexité systémique des problèmes industriels.

Construire un diagramme Ishikawa - Les 5M étape par étape

Un bon diagramme d’Ishikawa ne se construit pas seul, ni sur une intuition.

Il repose sur une méthode structurée et une collaboration active des équipes.

1. Identifier et formuler clairement le problème

Tout commence par une définition précise du problème 🤨

Trop vague, l’analyse s’éparpille. Trop restreinte, elle passe à côté de causes réelles.

Le bon cadrage ? Un effet observable, mesurable, situé dans le temps et dans le processus.

2. Organiser une session de brainstorming en équipe

Réunissez les personnes concernées par le processus : opérateurs, qualité, maintenance, méthode…

Chaque acteur a une partie de la vérité.

L’objectif est de libérer la parole, recenser un maximum d’hypothèses sans jugement.

3. Catégoriser les causes selon les 5M

Une fois les idées posées, on les regroupe par familles : Méthode, Main-d’œuvre, Milieu, Matière, Matériel.

C’est là que le diagramme prend forme, avec ses branches en arêtes de poisson.

On commence à visualiser la complexité du problème sous un angle structuré.

4. Hiérarchiser les causes identifiées

Toutes les causes ne doivent pas s’apprécier de la même façon 🕵️

Certaines sont périphériques, d’autres au cœur du dysfonctionnement.

À cette étape, on hiérarchise les causes selon leur probabilité et leur impact, souvent en croisant les données disponibles (audit, capteurs, historique).

5. Valider les causes racines et définir des actions correctives

Enfin, dernière étape : confirmer les causes prioritaires 🔥

On fait alors appel à une analyse plus poussée comme 5 pourquoi ou AMDEC. Cela doit nous amener à construire un plan d’action ciblé.

Chaque cause retenue doit déboucher sur une action concrète, suivie dans le temps. C’est ici que la démarche devient vraiment utile.

Avantages de la méthode Ishikawa - Les 5M

Favorise la collaboration entre équipes

Le diagramme d’Ishikawa n’est pas un exercice d’expert, mais une démarche collective.

Il implique les équipes terrain, encourage l’échange d’informations et crée une culture de la résolution de problèmes partagée.

Aide à visualiser les causes de façon structurée

Face à un problème complexe, l’outil offre une représentation claire, hiérarchisée, visuelle.

Il permet de dépasser les impressions pour entrer dans une logique d’analyse rigoureuse et accessible à tous.

Convient aux démarches qualité type ISO 9001

L’Ishikawa s’inscrit parfaitement dans les exigences de l’amélioration continue.

Il documente la recherche des causes, structure les audits internes et alimente les plans d’action.

Il est souvent utilisé pour répondre aux exigences normatives en matière de traitement des non-conformités.

Limites et pièges à éviter avec le diagramme Ishikawa

Risque de confusion entre symptômes et causes

Un défaut observé peut masquer une chaîne de causes profondes.

Attention à ne pas s’arrêter à la première cause évidente, souvent un symptôme.

L’utilisation conjointe avec d’autres outils comme le 5 pourquoi ou Pareto est souvent nécessaire.

Complexité dans les contextes multi-problèmes

L’Ishikawa est très efficace pour un problème bien défini 🎯

En revanche, lorsque le problème relève de plusieurs non-conformités croisées, il peut devenir difficile à lire ou à structurer.

Mieux vaut alors créer un diagramme par problème, ou prioriser.

Déséquilibre dans la pondération des causes

Certaines équipes ont tendance à focaliser sur un seul “M” (souvent la Main-d’œuvre), en oubliant les autres dimensions.

Le vrai risque ici : passer à côté de facteurs systémiques ou organisationnels plus profonds.

Exemple pratique d’application dans l’industrie

Étude de cas : résolution d’un défaut qualité en production

Une entreprise du secteur de la plasturgie constate une hausse de défauts sur des pièces moulées : bulles d’air visibles, taux de rebut en forte augmentation 😬

La direction qualité décide d’utiliser un diagramme Ishikawa - Les 5M pour structurer l’analyse.

Mise en œuvre du diagramme étape par étape

Une session collaborative est organisée avec les opérateurs, le chef d’atelier et l’ingénieur process.

Le problème est formulé précisément :

“Présence de bulles d’air sur 12 % des pièces produites depuis le 10 mai sur la ligne 3.”

Chaque idée remontée est classée :

• Méthode : consigne de dégazage raccourcie dans la dernière mise à jour du protocole



• Main-d’œuvre : opérateurs en doublure sur cette ligne, manque d’expérience



• Milieu : température ambiante plus basse liée à un changement de planning.



• Matière : nouvelle référence de granulé testée sans qualification complète.



• Matériel : vis d’injection légèrement endommagée, débit irrégulier.




Résultats obtenus et leçons apprises

En croisant ces causes avec les données machine et la traçabilité matière, deux causes racines sont validées ✅

Le changement de matière sans adaptation des paramètres, et la procédure de dégazage raccourcie.

Un plan d’action est mis en place : retour à la matière initiale, révision des consignes, formation des opérateurs.

Résultat : les défauts tombent à moins de 1 % en une semaine.

La démarche a aussi permis d’identifier des failles dans le processus de changement matière, intégrées depuis dans le QMS.

*****

En appliquant avec rigueur le diagramme d’Ishikawa structuré autour des 5M, les entreprises industrielles disposent d’un outil efficace pour traiter la racine des problèmes, et non leurs simples manifestations.

Loin d’être un outil théorique cloisonné dans les manuels qualité, la méthode Ishikawa - Les 5M reste très pertinente dans des environnements où la complexité opérationnelle, la pression sur la conformité et les exigences clients ne cessent d’augmenter.

Ce cadre d’analyse visuel, systémique et collaboratif permet non seulement de mieux comprendre les interconnexions entre les paramètres d’un processus, mais aussi de créer une culture proactive de résolution de problème en équipe.

C’est d’autant plus vrai dans un contexte où la digitalisation transforme en profondeur les modes de production.

Chercher les causes racines à travers les axes Méthode, Main-d’œuvre, Milieu, Matière et Matériel n’a jamais été autant d’actualité.

Dans un système de management qualité organisé, cette approche facilite les audits, renforce l’apprentissage organisationnel et permet d’optimiser, à terme, les performances globales.

Loin de remplacer l’humain, les outils numériques viennent aujourd’hui renforcer l’impact de cette méthode : centralisation des données d’analyse, traçabilité des décisions, capitalisation sur les diagnostics passés.

C’est ce que nous proposons chez Yxir : rendre accessibles ces outils de diagnostic qualité, en les augmentant par la technologie.

Chaque incident devient une opportunité d'intelligence collective.

Chaque boucle d’analyse devient un tremplin pour fiabiliser un processus.

Et chaque diagramme d’Ishikawa - Les 5M bien construit ouvre la voie à des plans d’actions pertinents, documentés et facilement partageables.

Avec pour résultat, un pilotage qualité plus agile, des équipes mieux informées, des décisions basées sur du factuel.

En intégrant concrètement cet outil dans un environnement digital et collaboratif, vous renforcez votre démarche d’amélioration continue.

Vous souhaitez avoir une démo de notre outil ? Contactez-nous dès maintenant.
